  モータドライバ> モータドライバ基板  V1.0X
モータドライバ基板 V1.0X
*

特徴
本モータドライバ基板はマイコン等の外部からのPWM信号を受けてモータの駆動制御を行う基板になります。


Arduinoからの使用例はこちら(PDF)


製品の詳細

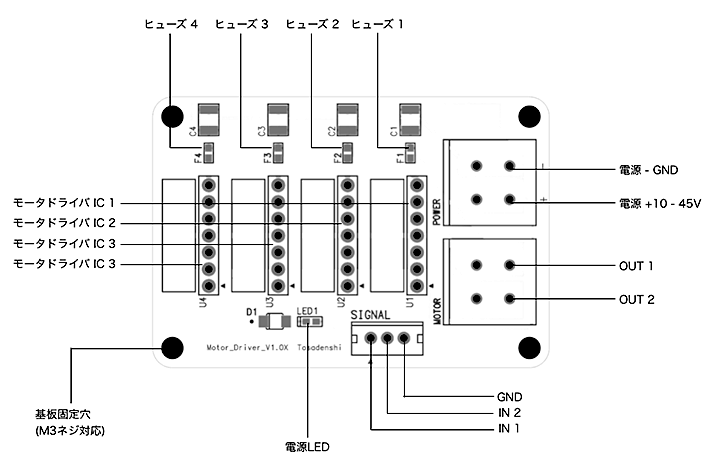

下記の図は本ボードの表面になります。
モータドライバ基板

電源電圧(VIN): 10 - 45V
搭載モータドライバIC:TB6568KQ(東芝 Bi-CMOS 集積回路)
PWM信号電圧: 0〜5V
出力電流 (peak) : 3A
出力電流 (平均) : 〜1.5A
基板サイズ : 41×60×21(mm)
固定穴サイズ : M3ネジ対応 穴ピッチ : 35×54(mm)

詳細仕様はこちら


その他ご要望がありましたらメールにてご相談ください。→*


ご注文に際して
●学校公費扱いの対応可能です。(見積書・納品書・請求書を商品発送時同封)
●その他カスタマイズが必要な場合は別途対応させていただきます。
●在庫が不足している場合は納期をいただく可能性があります。
image モータドライバ基板 V1.0Xnew



4,700
(税込 5,076 円)

※ 基板単体での販売となります。モータドライバICは実装されておりません。
image モータドライバICnew



1,000
(税込 1,080 円)

※ モータドライバIC単体の販売となります。
  必要な個数をお求め下さい。(最大4個搭載可能)
  ヒートシンクは貼付け済みとなっております。

※ モータドライバICはお客様ご自身での取付(ハンダ付け)をお願い致します。
  取付向きは仕様書の表紙画像、及び仕様書の4ページを参考にお取り付け下さい。
  また、有料とはなりますがこちらで取付をご要望の場合は、下記のお問い合わせよりその旨をご連絡下さいませ。

※製品の仕様は予告なく変更する場合があります。
